OLTP 与 OLAP 数据库建模解析

摘要

在数据系统设计中，数据库的建模方式从根本上决定了其应用场景和性能表现。通常，我们会根据业务需求的不同，将数据库模型分为两大类：面向在线交易处理 (OLTP) 的模型和面向在线分析处理 (OLAP) 的模型。本文将以一个信用卡交易数据集为例，详细解析这两种模型的构建思想、结构差异以及各自的优缺点，并展示其对应的可视化建模图。

信用卡交易数据: Credit Card Transactions Fraud Detection Dataset

1.0 OLTP 模型：为“交易”而生

OLTP (Online Transaction Processing) 系统的核心目标是高效、准确地处理海量的实时、短小的交易数据。典型的应用场景包括银行的存取款系统、电商的订单处理、票务预订系统等。其设计的首要原则是保证数据的一致性和写入效率。

1.1 OLTP 建模核心思想：规范化

OLTP 模型采用规范化 (Normalization)，特别是第三范式 (3NF) 作为其核心设计准则，其主要目的如下：

• 减少数据冗余: 确保系统中的每一份信息只存储一次，避免数据重复占用空间。
• 保证数据一致性: 当数据发生变更时（如用户修改地址），只需更新一处，所有关联该数据的记录都能实时反映变化，从而避免了因多处未同步修改而导致的数据不一致问题。
• 优化写入性能: 由于每次写入、更新或删除操作都只涉及少量、高度集中的数据表，因此事务处理速度非常快。

1.2 OLTP 实体关系图 (ERD) 解析

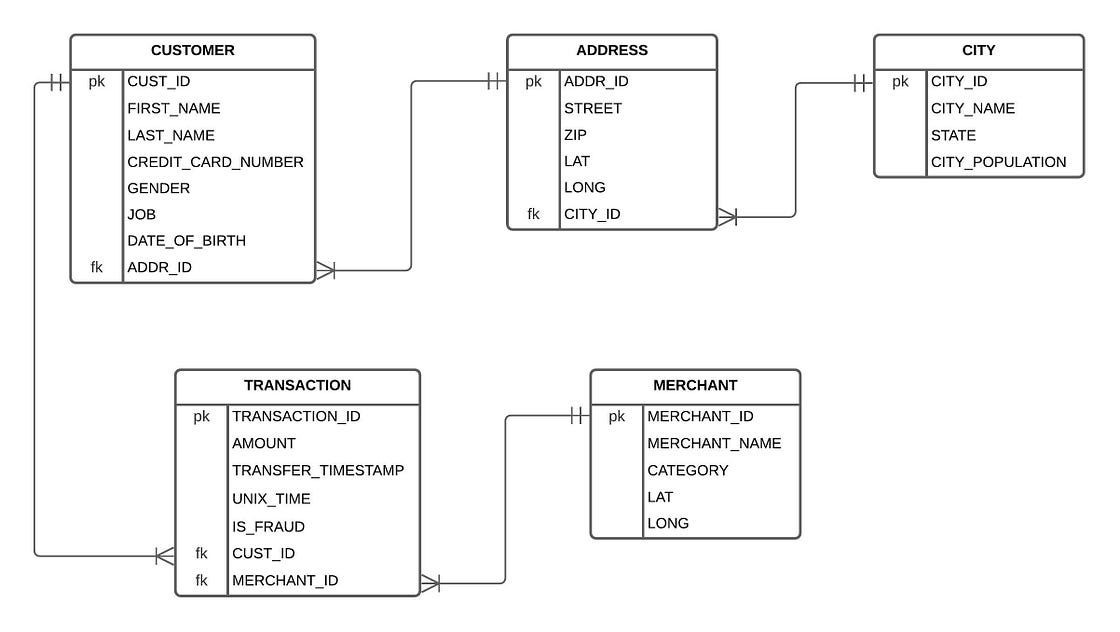

下图展示了一个典型的 OLTP 数据库实体关系模型：

该模型具有以下结构特点：

• 表数量多: 数据被精细地拆分到多个独立的表中，如 Customer, Address, City, Card, Merchant 等。
• 结构复杂: 表与表之间通过主键和外键紧密关联，形成网状结构。
• 查询复杂: 如果要生成一份包含客户姓名、城市、商户名称和交易金额的完整报告，需要将多张表进行 JOIN 操作，这对数据库的查询性能是一个挑战。

1.3 箭头关系解析：乌鸦脚标记法

模型图中的箭头和符号使用的是**“乌鸦脚标记法” (Crow’s Foot Notation)**，用于精确表达实体间的业务规则和数量关系（基数）。

以 City 表 和 Address 表 的关系为例：

• 靠近 City 表的一端是 ||: 代表 “一且仅一” (One and Only One)。
• 靠近 Address 表的一端是 o<: 代表 “零或多” (Zero or Many)。

解读: 这段关系意味着，一条 Address 记录必须关联到一且仅一条 City 记录；反之，一条 City 记录可以关联到零条或多条 Address 记录。这严格保证了数据的完整性，例如，系统不允许你插入一个不属于任何城市的地址。

2.0 OLAP 模型：为“分析”而生

OLAP (Online Analytical Processing) 系统的核心目标是快速响应复杂的分析查询，为商业智能（BI）、数据报表和决策支持提供服务。它需要对海量历史数据进行聚合、切片和钻取操作。

2.1 OLAP 建模核心思想：反规范化与多维分析

与 OLTP 相反，OLAP 模型为了极致的查询性能，会采用反规范化 (Denormalization) 的思想，通过适当的数据冗余来减少查询时的关联操作。最经典的 OLAP 模型是星型模型 (Star Schema)。

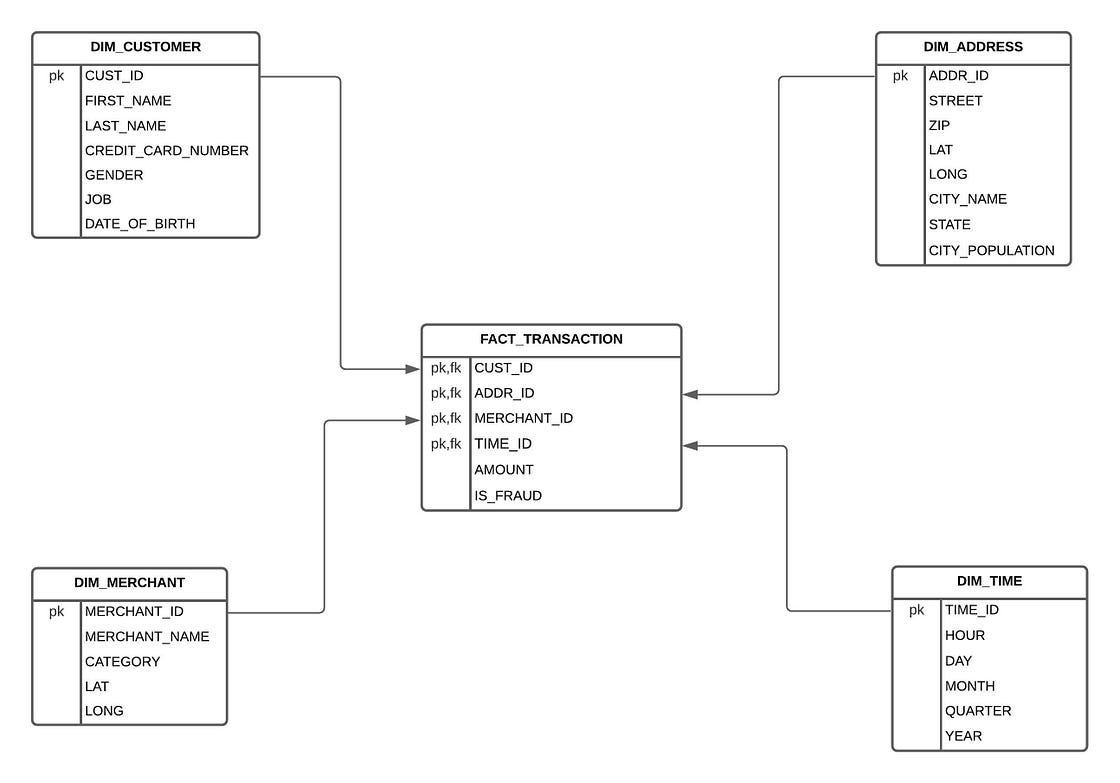

2.2 OLAP 星型模型 (Star Schema) 解析

星型模型由一个中心事实表和多个围绕它的维度表组成，结构清晰，易于理解。

2.2.1 事实表 (Fact Table)

事实表是星型模型的中心，它存储了两类核心信息：

1. 度量 (Measures): 可量化的、用于计算和分析的数值。在本例中，Fact_Transaction 表中的 Transaction_Amount (交易金额) 就是一个度量。
2. 外键 (Foreign Keys): 指向各个维度表的外键，如 Customer_Key, Merchant_Key, Card_Key, Date_Key。这些键将事实与描述其上下文的维度信息连接起来。

2.2.2 维度表 (Dimension Tables)

维度表是星型模型的辐射出的“角”，它们提供了分析事实的上下文（Context），存储了所有描述性的、文本类的信息，是分析时进行分组 (GROUP BY)、筛选 (WHERE) 的依据。

• Dim_Customer (客户维度): 描述客户的属性。为了查询性能，该表进行了反规范化处理，直接包含了客户的城市、州等信息，避免了查询时需要关联多张表。
• Dim_Merchant (商户维度): 描述商户的属性，如名称和类别。
• Dim_Card (卡维度): 描述交易卡片的属性，如品牌。
• Dim_Date (时间维度): 这是数据仓库中至关重要的维度。它将日期预处理为年、季、月、日、星期等多个可用于分析的属性，极大地优化了按时间聚合的查询效率。

2.3 箭头关系解析：乌鸦脚标记法

星型模型同样使用**“乌鸦脚标记法”**来定义关系，但其结构更侧重于构建清晰的、以事实为中心的查询路径。

以 Fact_Transaction 表 和 Dim_Customer 表 的关系为例：

• 靠近 Dim_Customer 表的一端是 ||: 代表 “一且仅一” (One and Only One)。
• 靠近 Fact_Transaction 表的一端是 o<: 代表 “零或多” (Zero or Many)。

解读: 这段“中心-辐射”关系意味着，一条 Fact_Transaction 记录必须关联到一且仅一条 Dim_Customer 记录；反之，一个 Dim_Customer 记录可以关联到零条或多条 Fact_Transaction 记录。这种清晰、简单的关联方式，是 OLAP 模型能够实现高性能复杂查询的结构基础，它避免了 OLTP 模型中那种层层嵌套的 JOIN 操作。

3.0 总结与对比

OLTP 和 OLAP 模型服务于截然不同的业务目标，其设计思想和结构也因此大相径庭。
