Istio 服务网格架构技术详解

前言

最近几个月在帮助公司某工厂的 IT项目实施微服务治理建设，并且对公司内部进行了一系列的微服务治理培训，因此对 Istio 服务网格架构的技术进行了总结。

简介

Istio 是一个开源的服务网格平台，用于连接、管理和保护微服务。它提供了流量管理、安全性、可观测性等核心功能，而无需更改应用程序代码。本文将通过一系列架构图来详细解释 Istio 的工作原理和关键组件。

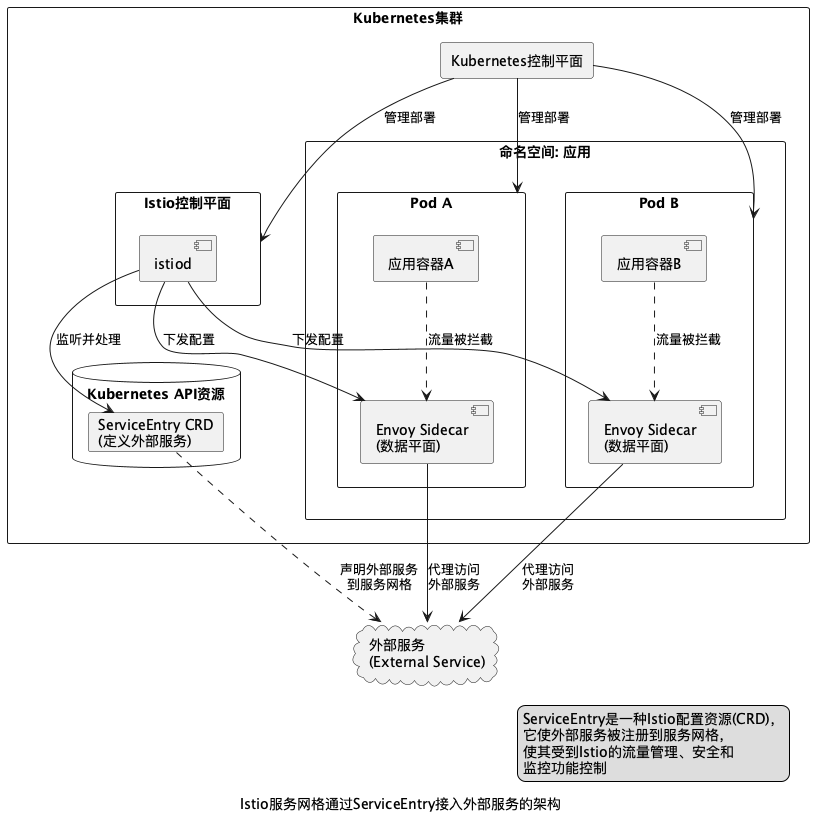

Istio 通过 ServiceEntry 接入外部服务的架构

Istio 服务网格在逻辑上分为数据平面和控制平面：

• 数据平面：由一组以 sidecar 方式部署的智能代理（Envoy）组成，这些代理负责协调和控制微服务之间的所有网络通信。
• 控制平面：负责管理和配置代理来路由流量，以及实施策略和收集遥测数据。

Istiod 作为控制平面的核心组件，集成了多个功能，包括服务发现、配置管理和证书管理等。

通过 ServiceEntry 资源，Istio 能够将外部服务纳入到服务网格中进行管理：

• ServiceEntry 允许将外部依赖添加到 Istio 的内部服务注册表中
• 这使得网格内部的服务能够访问和使用这些外部服务
• 网格管理员可以为这些外部服务配置流量路由、安全策略和遥测收集
• 这种方式使 Istio 的功能扩展到了集群外部，实现了统一的治理模型

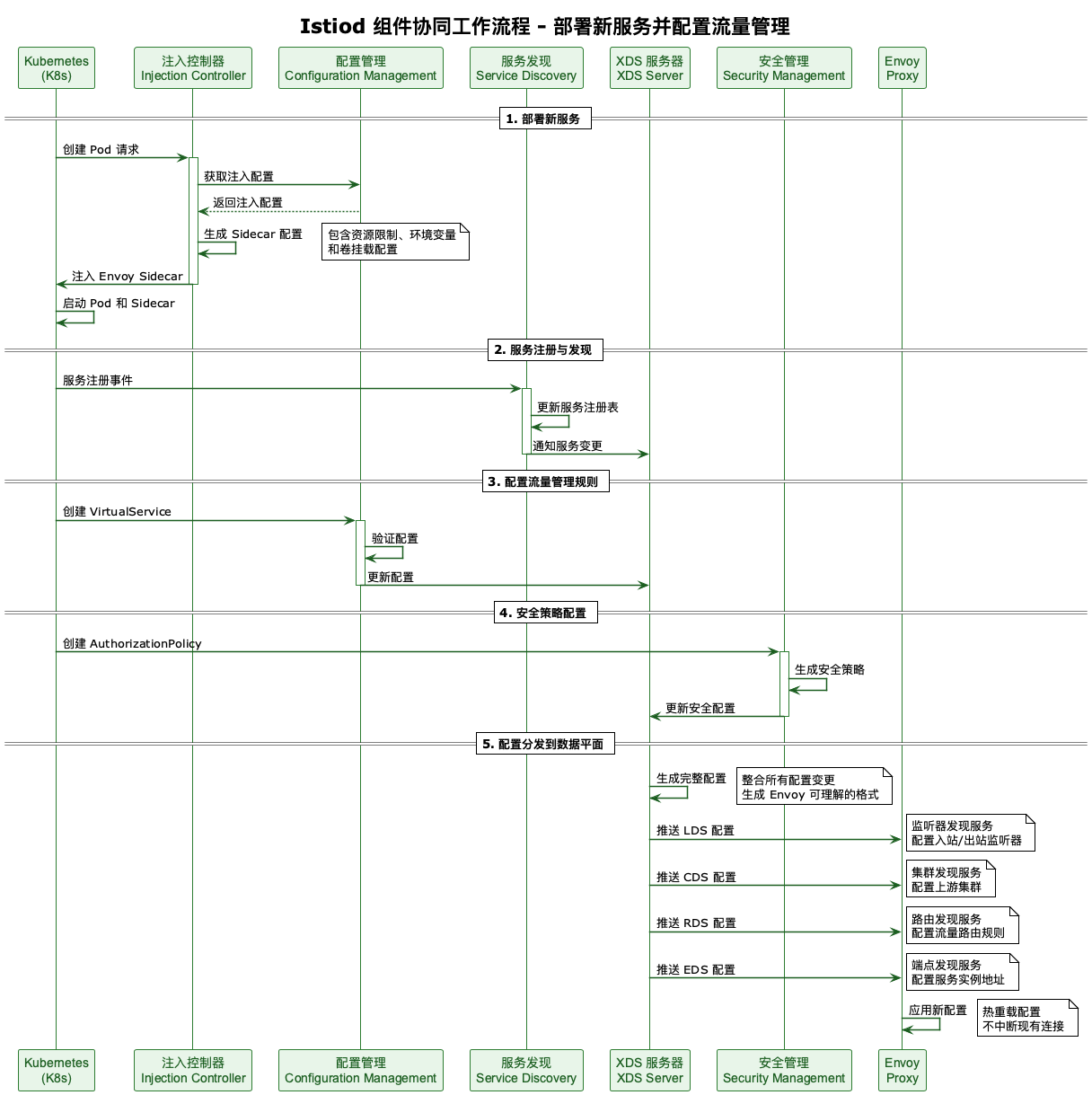

Istiod 工作流程

上图展示了 Istiod 的工作流程：

1. Istiod 从 Kubernetes API 服务器获取服务注册信息
2. Istiod 为服务生成配置
3. Istiod 将配置分发给各个 Envoy 代理
4. Envoy 代理根据配置处理服务之间的通信

这种设计使得流量控制和策略执行与业务逻辑完全分离，允许服务网格透明地添加这些功能而无需修改应用代码。

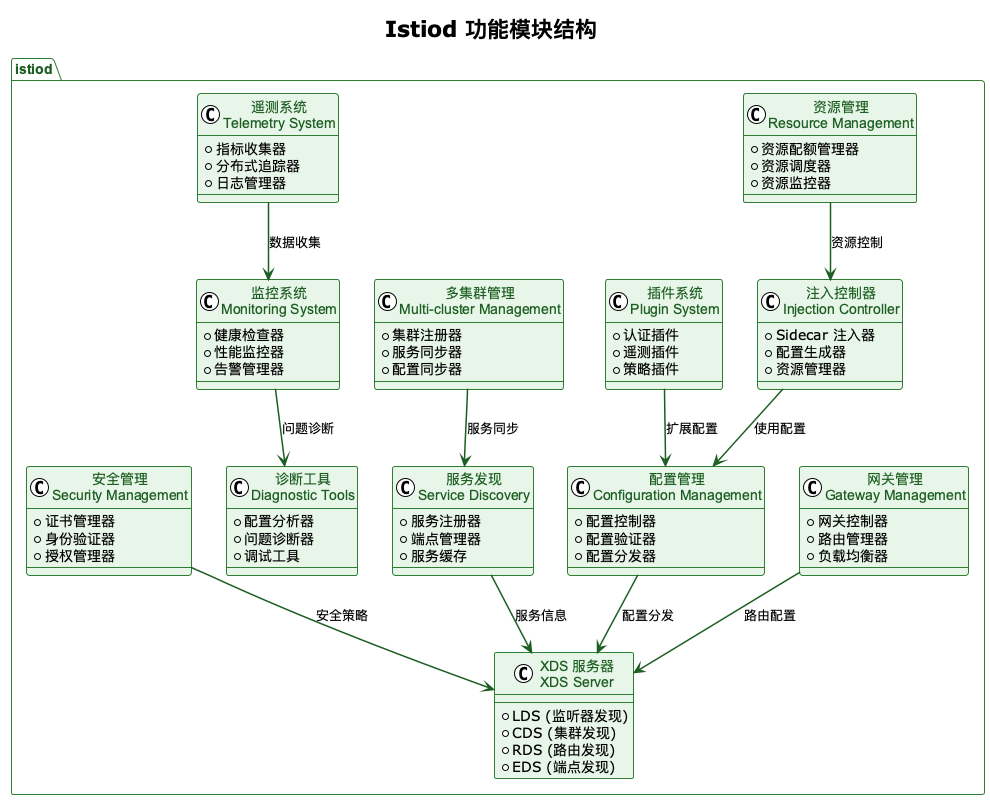

Istiod 模块组成

Istiod 内部由多个模块组成：

• Pilot：提供服务发现、流量管理和路由规则配置
• Citadel：负责证书颁发和密钥管理
• Galley：负责配置验证、摄入、处理和分发
• Mixer (已废弃)：在较新版本中，其功能已被集成到 Envoy 代理中

这种统一的控制平面设计简化了 Istio 的部署和操作。

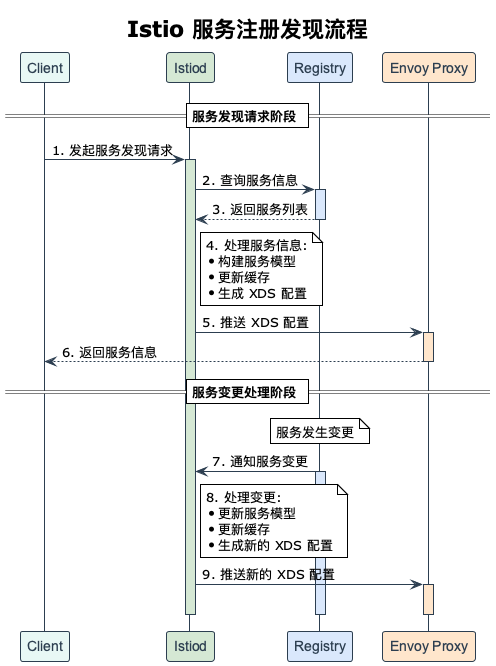

Istio 服务发现

Istio 的服务发现机制：

1. Kubernetes 服务被注册到服务注册表中
2. Istiod 监听服务注册表的变化
3. Envoy 代理通过 xDS API 从 Istiod 接收服务信息
4. Envoy 代理根据这些信息构建路由表并处理流量

服务发现使得服务网格能够动态适应环境中的变化，如新服务的部署或现有服务的更新。

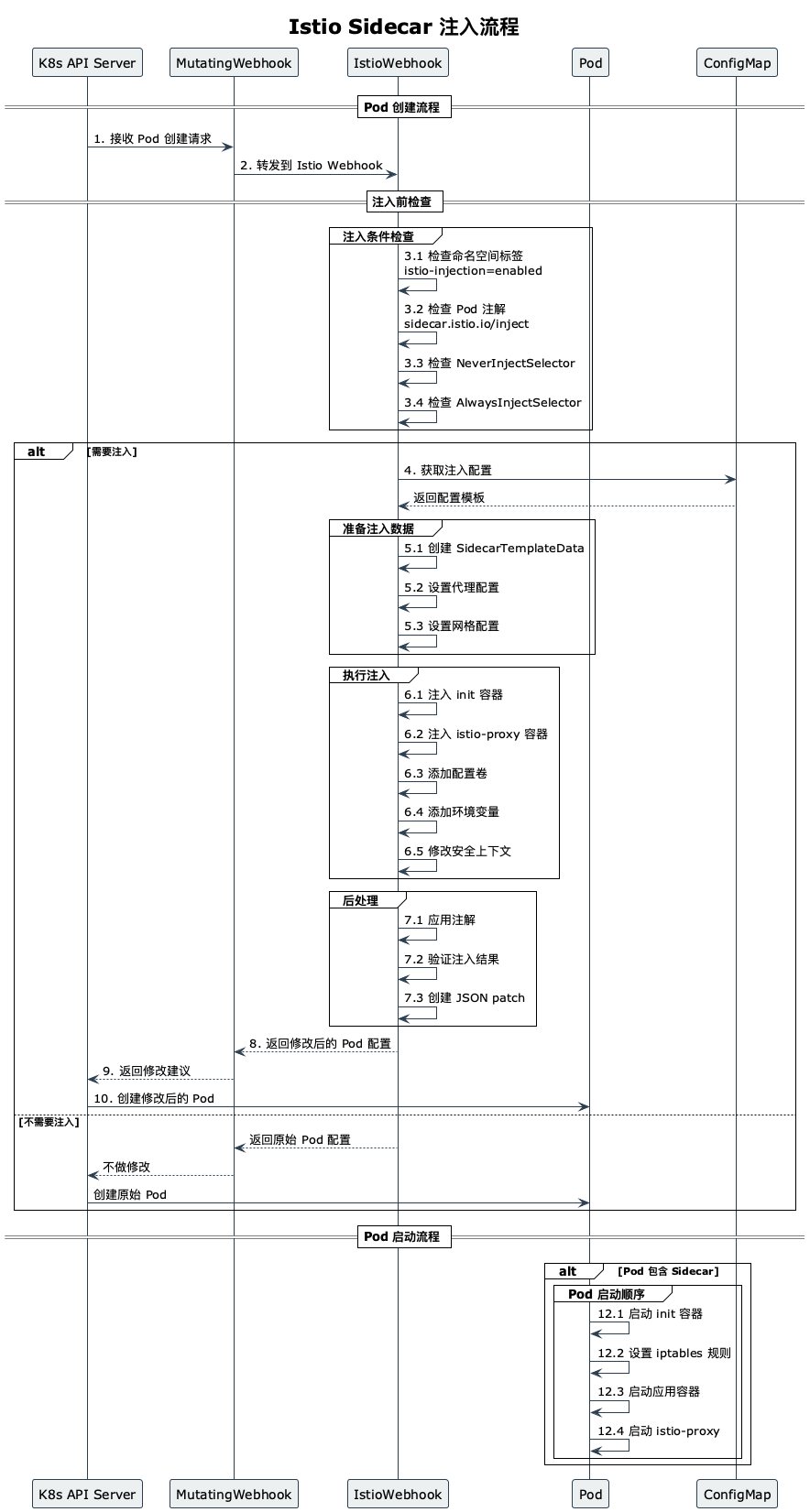

Sidecar 注入流程

Sidecar 注入是将 Envoy 代理添加到应用程序 Pod 中的过程：

1. 用户创建 Kubernetes 部署
2. 通过准入控制器 Webhook，Istio 拦截 Pod 创建请求
3. Istio 修改 Pod 规范，注入 Envoy sidecar 容器
4. 修改后的 Pod（包含应用容器和 Envoy sidecar）被部署到集群中

注入可以是自动的（通过命名空间标签启用）或手动的（使用 istioctl kube-inject 命令）。

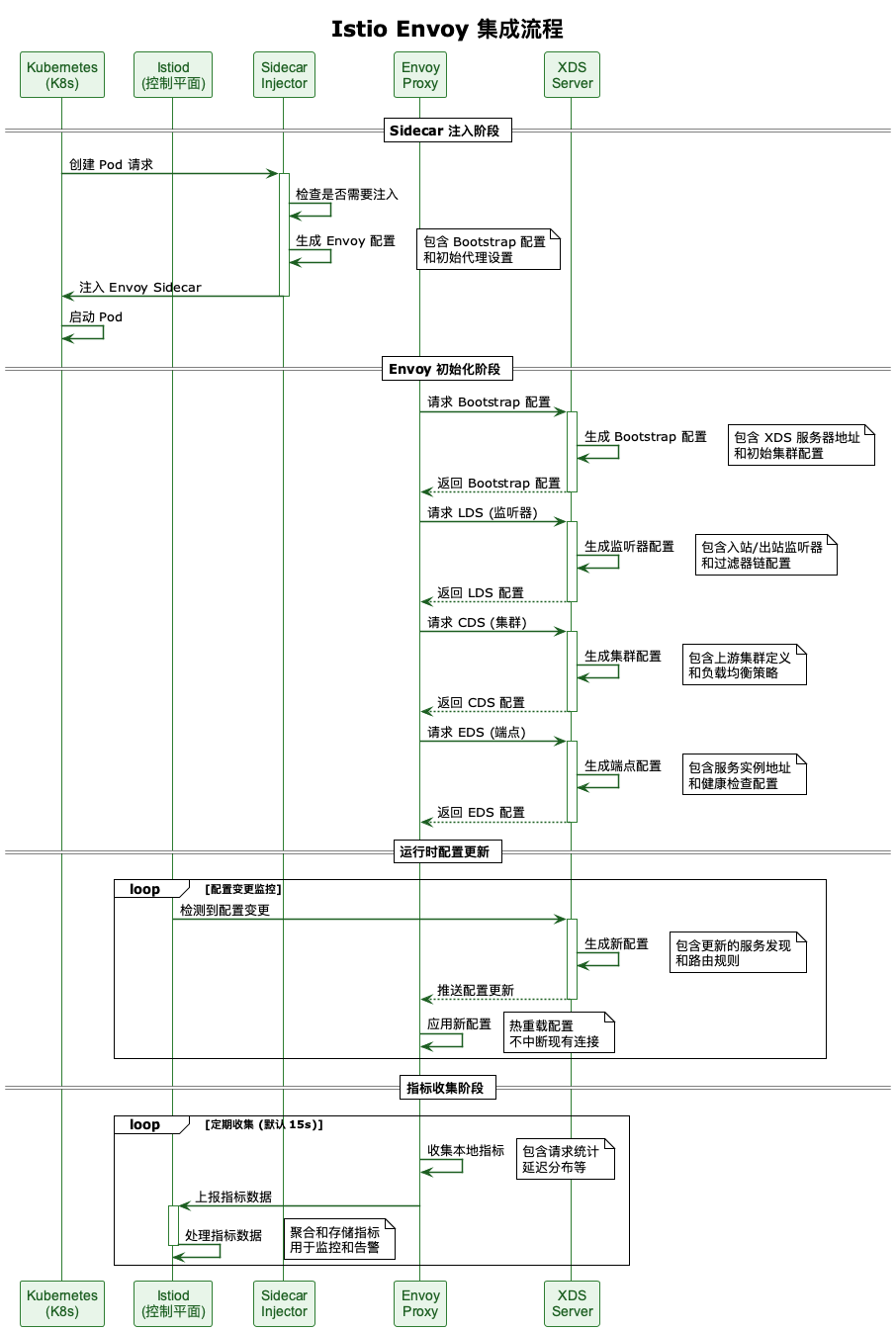

Envoy 代理工作序列

当服务间通信发生时，Envoy 代理：

1. 拦截进出服务的所有入站和出站流量
2. 应用路由规则、策略执行和流量转移
3. 收集详细的遥测数据
4. 提供认证、授权和加密功能

这种边车代理模式使 Istio 能够提供一致的流量管理和安全能力，而不管底层平台或语言是什么。

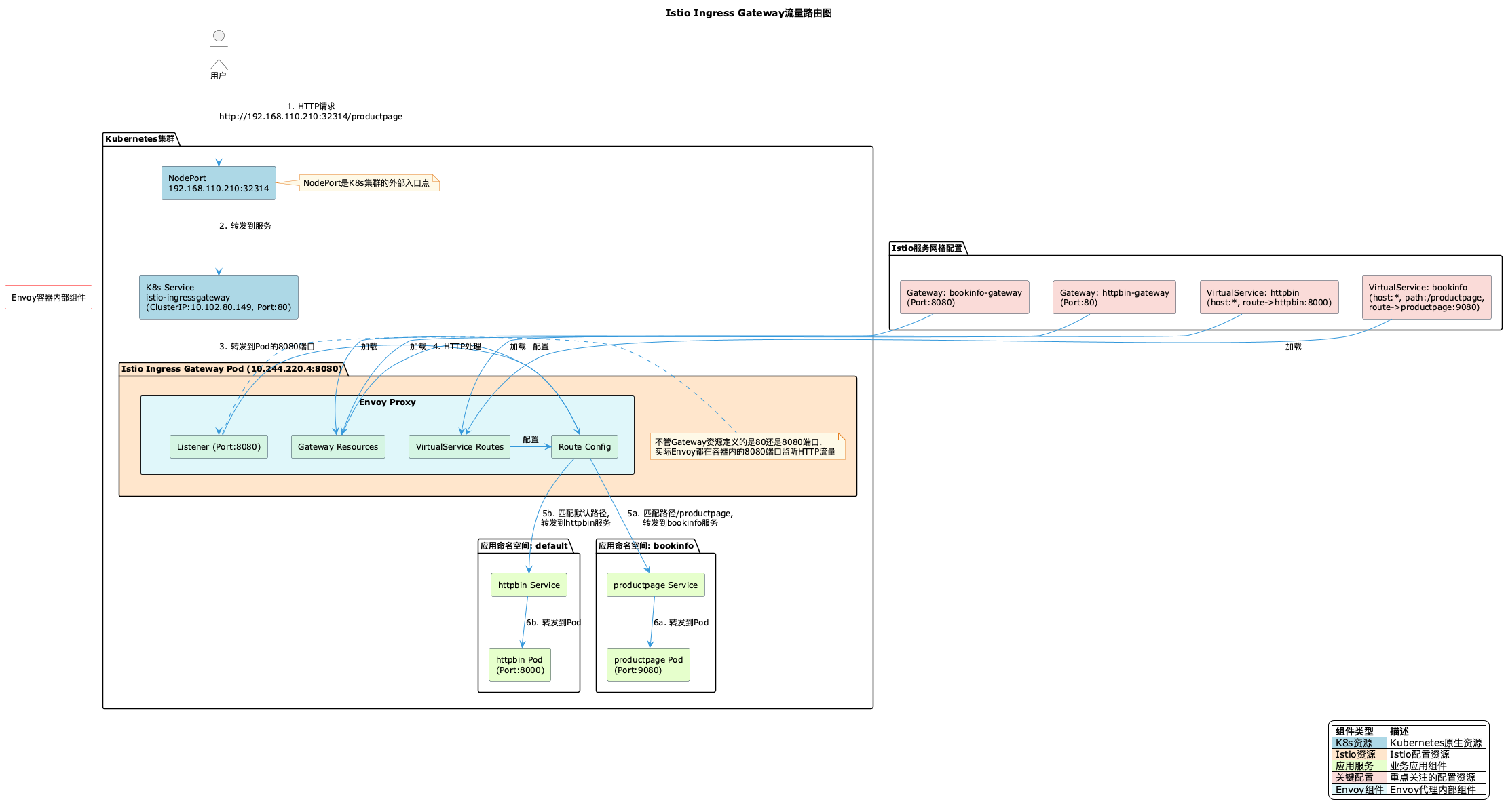

Istio Ingress Gateway

Istio Ingress Gateway 控制进入服务网格的流量：

1. 外部流量首先到达 Ingress Gateway
2. Gateway 资源定义要公开的端口和协议
3. VirtualService 资源定义如何路由请求到内部服务
4. Ingress Gateway 应用相关策略并路由流量到目标服务

与 Kubernetes Ingress 不同，Istio Gateway 提供了更丰富的流量管理功能，包括高级路由、流量分割和细粒度的安全控制。

总结

Istio 通过其强大的控制平面和数据平面架构，为微服务提供了丰富的功能，包括流量管理、安全性和可观察性。本文介绍的架构图展示了 Istio 的各个组件如何协同工作，以实现无侵入式的服务网格管理。通过深入理解这些架构，开发人员和运维人员可以更有效地使用 Istio 来管理和保护他们的微服务应用。
